Cáp công nghiệp hiếm khi hoạt động trong điều kiện sạch sẽ và không chuyển động. Cáp cảm biến có thể cọ xát vào khung máy. Bó dây dẫn có thể rung lắc bên cạnh động cơ. Trong quá trình bảo trì, kỹ thuật viên có thể cần thay thế một sợi cáp mà không phải tháo rời toàn bộ cụm.
Ống bọc quấn quanh cung cấp một cách thiết thực để thêm lớp bảo vệ bên ngoài đồng thời giữ cho cáp dễ tiếp cận. Phần mở dọc của ống cho phép lắp đặt xung quanh bó cáp có sẵn, làm cho nó trở nên đặc biệt hữu ích cho việc nâng cấp thiết bị, sửa chữa và lắp ráp bó dây. Ống bọc tự quấn được sử dụng rộng rãi trong máy móc công nghiệp, điện tử và kỹ thuật điện để chống mài mòn và quản lý cáp.
Tuy nhiên, việc lựa chọn ống bọc phù hợp đòi hỏi nhiều hơn việc chỉ khớp đường kính danh nghĩa với bó cáp. Chất liệu, cấu trúc, thiết kế đóng mở và điều kiện vận hành đều ảnh hưởng đến hiệu suất.
Ống Bọc Quấn Quanh Là Gì?
Ống bọc quấn quanh là một lớp vỏ bảo vệ mở dọc theo chiều dài và quấn quanh các loại cáp, dây điện hoặc bó dây. Không giống như ống bọc hình ống kín, loại ống này thường không cần phải luồn qua các đầu nối trong quá trình lắp đặt.
Các thiết kế phổ biến bao gồm:

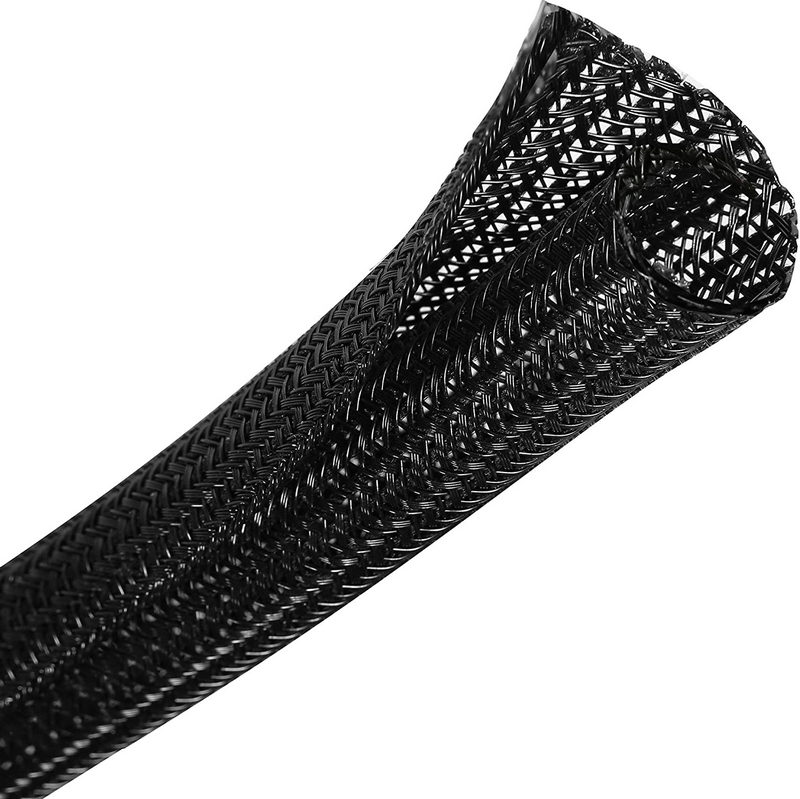

Ống bọc tết dạng xẻ:Các cạnh chồng lên nhau sẽ khép lại xung quanh bó dây sau khi lắp đặt.

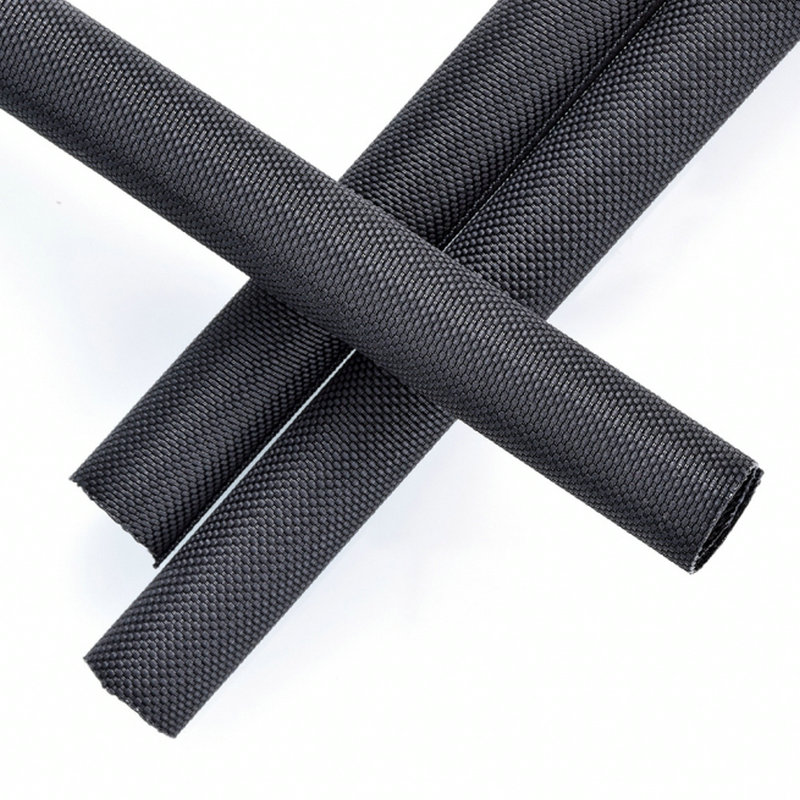

Ống bọc quấn dệt:Cấu trúc dệt mang lại độ che phủ và bề mặt bên ngoài linh hoạt.

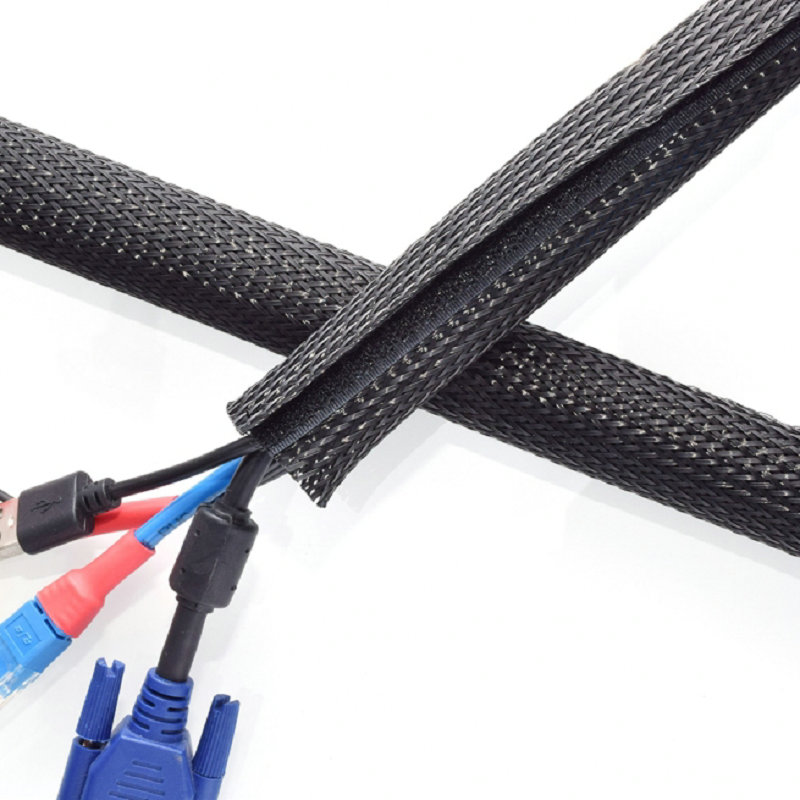

Ống bọc cáp khóa dán:Khóa đóng tái sử dụng cho phép tiếp cận dọc theo phần được bảo vệ.

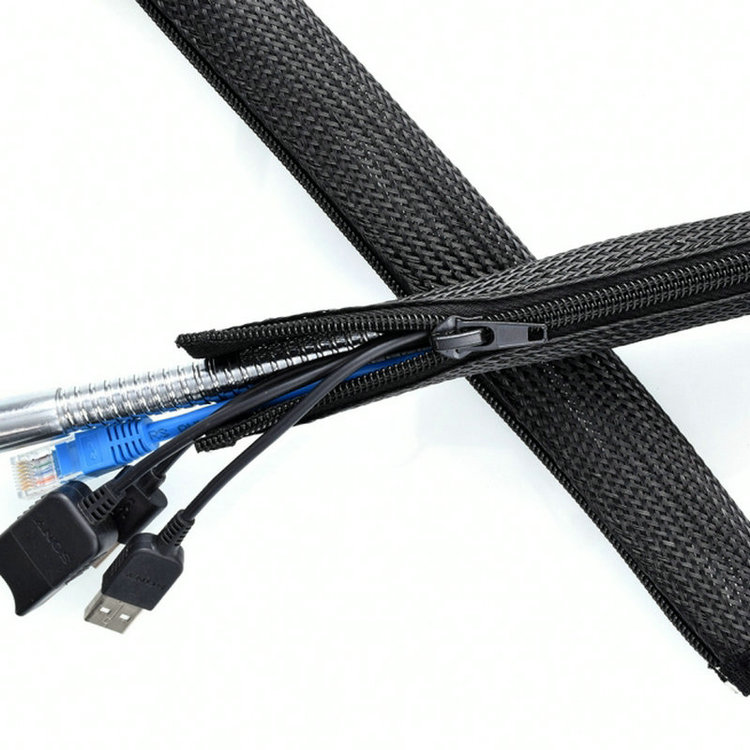

Ống bọc cáp khóa kéo:Khóa kéo nối các cạnh xung quanh bó cáp.
Các thiết kế này phục vụ các nhu cầu khác nhau. Ống bọc tự đóng có thể đơn giản hóa việc lắp đặt dọc theo bó dây, trong khi các loại khóa dán hoặc khóa kéo có thể phù hợp với các cụm đòi hỏi phải tiếp cận thường xuyên.
Ống Bọc Quấn Quanh Bảo Vệ Cáp Công Nghiệp Như Thế Nào?
1. Thêm Lớp Chống Mài Mòn
Tiếp xúc lặp đi lặp lại có thể làm mòn dần lớp vỏ cáp. Các điểm tiếp xúc điển hình bao gồm giá đỡ, vỏ thiết bị và các bó cáp liền kề.
Một ống bọc phù hợp đặt một lớp có thể thay thế giữa lớp vỏ cáp và bề mặt tiếp xúc. Mức độ bảo vệ phụ thuộc vào sợi, kiểu dệt, cấu trúc thành ống và điều kiện sử dụng. Các sản phẩm quấn quanh chịu lực nặng cũng có sẵn cho các ứng dụng cọ xát và mài mòn đòi hỏi khắt khe hơn.
Ống bọc nên đi kèm với các phương pháp đi dây tốt. Các cạnh sắc vẫn cần được bảo vệ mép thích hợp và cáp không được đỡ có thể cần thêm kẹp giữ.
2. Giúp Quản Lý Tiếp Xúc Trong Quá Trình Rung Lắc
Trên thiết bị rung lắc, cáp có thể liên tục chạm vào các bề mặt gần đó. Một ống bọc vải phù hợp có thể giúp giảm tiếp xúc trực tiếp và trong một số ứng dụng, giúp giảm tiếng lách cách liên quan.
Điều này không loại bỏ chuyển động. Bó cáp vẫn cần sự hỗ trợ thích hợp, khoảng hở đủ và đường đi dây tránh cọ xát tập trung.
3. Giữ Cho Các Bó Cáp Gọn Gàng
Gom nhóm cáp bên trong ống bọc tạo ra một bó dây dễ quản lý hơn. Điều này có thể giúp kỹ thuật viên theo dõi đường đi của cáp, xác định các nhánh và làm việc xung quanh các linh kiện gần đó.
Bó cáp phải duy trì sự tương thích với các yêu cầu về nhiệt và điện của thiết bị. Chỉ có vẻ ngoài gọn gàng thôi thì chưa xác nhận được việc đi dây là phù hợp.
4. Giúp Dễ Dàng Tiếp Cận Các Bó Dây Có Sẵn
Ưu điểm lớn của cấu trúc quấn quanh là khả năng tiếp cận sau khi lắp đặt. Kỹ thuật viên có thể mở ống bọc để kiểm tra hoặc thay thế cáp, sau đó đóng lại nếu ống bọc vẫn còn sử dụng được.
Điều này rất hữu ích khi các đầu nối lớn hơn bó cáp hoặc khi việc ngắt kết nối thiết bị sẽ làm tăng thêm khối lượng công việc đáng kể.
Ống Bọc Cáp Quấn Quanh Được Sử Dụng Ở Đâu?
Ứng dụng công nghiệp
|
Nhu cầu bảo vệ điển hình
|
Yếu tố xem xét lựa chọn chính
|
Máy móc sản xuất
|
Cọ xát gần khung và giá đỡ
|
Hiệu suất chống mài mòn và đi dây an toàn
|
Tủ điều khiển
|
Hệ thống dây điện được sắp xếp gọn gàng có lối tiếp cận bảo trì
|
Kích thước bó cáp, độ kín và không gian có sẵn
|
Thiết bị đóng gói
|
Bảo vệ xung quanh cảm biến và bộ truyền động
|
Tính linh hoạt và khả năng chống chịu tác động cục bộ
|
Cải tiến thiết bị
|
Che phủ các cáp đã được gắn sẵn đầu nối
|
Dễ dàng lắp đặt và mở ra
|
Các cụm chi tiết chuyển động
|
Bảo vệ trong quá trình chuyển động lặp đi lặp lại
|
Kiểm tra độ uốn linh hoạt theo ứng dụng cụ thể
|
Đối với tay robot, xích dẫn cáp và các hệ thống chuyển động liên tục khác, hãy xác nhận độ phù hợp thông qua việc thử nghiệm đại diện. Ống bọc linh hoạt không mặc nhiên được định mức để uốn hoặc xoắn lặp đi lặp lại.
Cách chọn ống bọc quấn phù hợp
Đo toàn bộ bó cáp
Đo bó cáp đã lắp ráp tại điểm lớn nhất, bao gồm cả các chỗ giao nhau và biến thiên cục bộ.
Đối với ống bọc tự đóng, hãy kiểm tra phạm vi bó cáp do nhà sản xuất khuyến nghị và độ chồng khít cần thiết. Việc nhồi quá đầy có thể làm tách các cạnh ra, khiến cáp bị lộ ra ngoài. Ống bọc quá lỏng có thể dịch chuyển hoặc vướng vào các linh kiện xung quanh.
Phối hợp vật liệu với môi trường
PET là một lựa chọn phổ biến để bó cáp chung và chống mài mòn. Cấu trúc nylon có thể được cân nhắc khi khả năng chống mài mòn là ưu tiên. Các vật liệu hoặc lớp phủ chuyên dụng có thể cần thiết cho nhiệt độ cao hơn hoặc các điều kiện tiếp xúc môi trường cụ thể.
Xem xét các thông số kỹ thuật của thành phẩm thay vì chỉ dựa vào tên vật liệu.
Xác nhận các yêu cầu hiệu suất cụ thể
Yêu cầu dữ liệu liên quan đến ứng dụng:
- Nhiệt độ hoạt động liên tục
- Phương pháp kiểm tra độ mài mòn và kết quả
- Phân loại kiểm tra tính dễ cháy, khi được yêu cầu
- Khả năng chống dầu, chất tẩy rửa hoặc các hóa chất khác có mặt
- Hiệu suất chống tia cực tím (UV) đối với môi trường ngoài trời
- Khả năng giữ độ kín và hiệu suất chuyển động
Không nên mặc định rằng ống bọc dệt tiêu chuẩn có thể chống thấm chất lỏng, cách điện, chắn nhiễu điện từ (EMI) hoặc bảo vệ khỏi xỉ hàn. Các chức năng này đòi hỏi các sản phẩm được thiết kế chuyên biệt và tài liệu hỗ trợ.
Mẹo lắp đặt để bảo vệ đáng tin cậy
Trước khi lắp ống bọc, hãy kiểm tra cáp và khắc phục các lớp vỏ bị hỏng, các điểm tiếp xúc sắc nhọn hoặc đường đi cáp kém.
Cắt và xử lý phần đầu ống bọc theo hướng dẫn của nhà sản xuất. Đặt phần mở cách xa bề mặt ma sát chính khi có thể, và cố định các đầu mà không làm nén ép cáp quá mức.
Sau khi lắp đặt, hãy kiểm tra cụm lắp ráp qua toàn bộ chuyển động hoạt động. Tìm kiếm các đường may bị hở, sự dịch chuyển, vướng víu và các khúc uốn gắt. Kiểm tra lại các khu vực tiếp xúc nhiều trong quá trình bảo trì định kỳ.
Các câu hỏi thường gặp
Có thể lắp đặt ống bọc quấn mà không cần tháo các đầu nối không?
Thông thường là có. Phần mở dọc cho phép ống bọc được lắp xung quanh một bó cáp có sẵn. Khả năng tiếp cận lắp đặt vẫn phụ thuộc vào thiết bị xung quanh.
Ống bọc quấn có chống nước không?
Các phiên bản bện và dệt tiêu chuẩn thường không tạo thành lớp vỏ chống nước. Các ứng dụng tiếp xúc với việc xịt rửa hoặc chất lỏng xâm nhập cần một hệ thống bảo vệ đạt tiêu chuẩn phù hợp.
Một ống bọc có thể bảo vệ cáp chống mài mòn, nhiệt độ và EMI không?
Chỉ khi cấu trúc cụ thể được thiết kế và kiểm chứng cho các yêu cầu đó. Ống bọc chống mài mòn thông dụng không nên được coi là giải pháp bảo vệ vạn năng.
Lựa chọn ống bọc liền mạch cho thiết bị của bạn
Điểm khởi đầu tốt nhất là tuyến đường cáp thực tế: nơi bó cáp bị cọ xát, cách nó di chuyển, những gì nó tiếp xúc và tần suất kỹ thuật viên cần truy cập.
MJ FLEX giúp khách hàng đánh giá ống bọc quấn theo kích thước bó cáp, điều kiện vận hành và yêu cầu bảo trì. Hãy chia sẻ chi tiết ứng dụng, số lượng yêu cầu và các thông số kỹ thuật liên quan để thảo luận về các tùy chọn phù hợp và nhận mẫu để đánh giá.
