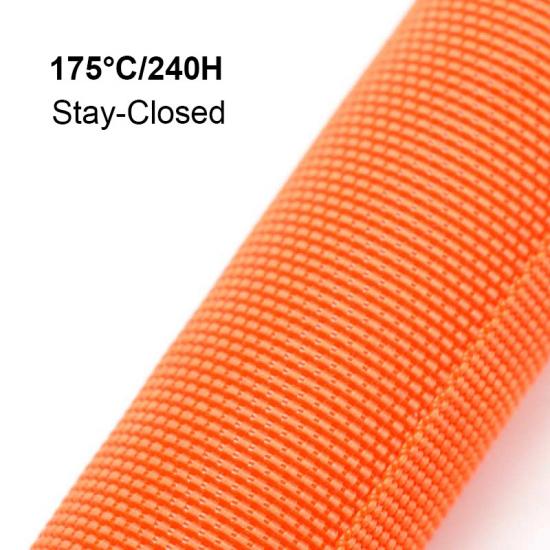

Ống bọc bện chịu nhiệt cao (175°C)
E-FLEX® 175°C Ống bọc tự quấn chịu nhiệt độ cao Được thiết kế đặc biệt để đáp ứng những yêu cầu khắt khe của kiến trúc xe điện (EV) và môi trường công nghiệp nhiệt độ cao. Giải pháp bảo vệ cao cấp này có cấu trúc dệt lai tinh tế gồm sợi đơn PET để tạo độ đàn hồi và sợi đa để bao phủ bề mặt vượt trội, cung cấp lớp chắn 360° vĩnh viễn.
Không giống như các loại màng bọc tiêu chuẩn bị co lại hoặc biến dạng dưới tác động nhiệt, E-FLEX® đã được chứng minh là vẫn giữ được độ kín và ổn định về kích thước ngay cả sau thử nghiệm độ bền ở 175°C/168 giờ, đảm bảo tính toàn vẹn cách nhiệt lâu dài trong các khoang nhỏ gọn và có năng lượng cao nhất.
Tính chất vật lý
Tài sản
Chi tiết
Vật liệu
THÚ CƯNG
Dây đơn + Dây đa năng PET
Kết cấu
Tự đóng bện
Nhiệt độ hoạt động
-40°C ~ +150°C
Khả năng chịu nhiệt
175°C / 168 giờ
Khả năng chống lão hóa
ISO 6722 (150°C / 240 giờ)
Khả năng chống mài mòn
Cao
Màu sắc
Đen / Cam / Tùy chỉnh
Điều gì đặc biệt về
Ống bọc chịu nhiệt cao
?
- Độ ổn định nhiệt vượt trội: Đã được kiểm chứng có khả năng chịu được nhiệt độ 175°C trong 168 giờ mà không bị "nở miệng cá" hoặc cong mép, vượt trội so với tiêu chuẩn 125°C.
- Vải dệt lai hiệu suất cao: Kết hợp độ đàn hồi của sợi đơn với độ phủ dày đặc của sợi đa để đạt khả năng chống mài mòn tối đa.
- Lực tự đóng bền bỉ: Được thiết kế với độ chồng chéo ổn định (tối thiểu 25%) giúp duy trì hình dạng và độ căng trong suốt quá trình sử dụng. vòng đời của xe, loại bỏ nhu cầu sử dụng các ốc vít phụ.
- Được tối ưu hóa cho r EV Cao -Điện áp: P Cung cấp khả năng bảo vệ quan trọng cho các bó dây pin, bộ biến tần và bộ chuyển đổi DC/DC, nơi việc quản lý nhiệt là vô cùng cần thiết.
- Lắp đặt nhanh chóng và linh hoạt: Thiết kế chia ngang cho phép dễ dàng lắp đặt trên các đầu nối đã được lắp sẵn và trong không gian chật hẹp, giảm đáng kể chi phí. thời gian lắp ráp.
Thông số kỹ thuật
| Mã số linh kiện |
NHẬN DẠNG
(mm)
|
Lây lan
Chiều rộng
(mm)
|
Khoảng đường kính bó dây (mm) |
Đóng gói
Chiều dài
(m/cuộn)
|
|
| Tối thiểu | Tối đa | ||||
| STW-PET -003-HOẶC -HT | 3 | 25±2 | 2 | 4 | 100 |
| STW-PET -005- HOẶC -HT | 5 | 29±2 | 4 | 6 | 100 |
| STW-PET -008- HOẶC -HT | 8 | 46±2 | 6 | 10 | 100 |
| STW-PET -010- HOẶC -HT | 10 | 55±2 | 8 | 11 | 100 |
| STW-PET -013- HOẶC -HT | 13 | 65±2 | 12 | 15 | 100 |
| STW-PET -016- HOẶC -HT | 16 | 77±2 | 15 | 18 | 100 |
| STW-PET -019- HOẶC -HT | 19 | 104±5 | 18 | 20 | 50 |
| STW-PET -025- HOẶC -HT | 25 | 125±5 | 23 | 26 | 25 |
| STW-PET -029- HOẶC -HT | 29 | 145±5 | 27 | 31 | 25 |
| STW-PET -032- HOẶC -HT | 32 | 164±5 | 30 | 34 | 25 |
| STW-PET -038- HOẶC -HT | 38 | 183±5 | 37 | 40 | 25 |
| STW-PET -050- HOẶC -HT | 50 | 243±8 | 48 | 52 | 25 |
Tại sao nên chọn ống bọc tự đóng chịu nhiệt độ cao?
| Tính năng | Phiên bản nhiệt độ cao | Phiên bản tiêu chuẩn |
| Nhiệt độ liên tục | 150°C | 120-12 5°C |
| Độ ổn định ở nhiệt độ cao | Đã được kiểm tra độ bền ở 175°C. | Có thể mở ra khi gặp nhiệt độ cao |
| Khả năng chống lão hóa | Đã được chứng nhận theo tiêu chuẩn ISO 6722. | Khả năng chống lão hóa thấp hơn |
| Tính ổn định của việc đóng cửa | Xuất sắc | Vừa phải |
| Ứng dụng mục tiêu | Xe điện và ô tô | Quản lý cáp chung |
Ứng dụng điển hình
- Xe năng lượng mới (NEV/EV): Hệ thống dây dẫn bên trong/bên ngoài của bộ pin, động cơ điện cao áp (HV), bộ biến tần và hệ thống chuyển đổi DC/DC.
- Hệ thống truyền động và khoang động cơ: Khoang động cơ, bảo vệ cảm biến khí thải và các khu vực tản nhiệt có khe hở hẹp.
- Tự động hóa công nghiệp: Robot, bộ phân phối điện (PDU) và hệ thống lưu trữ năng lượng (BESS) đòi hỏi lắp ráp nhanh và khả năng chịu nhiệt cao.
