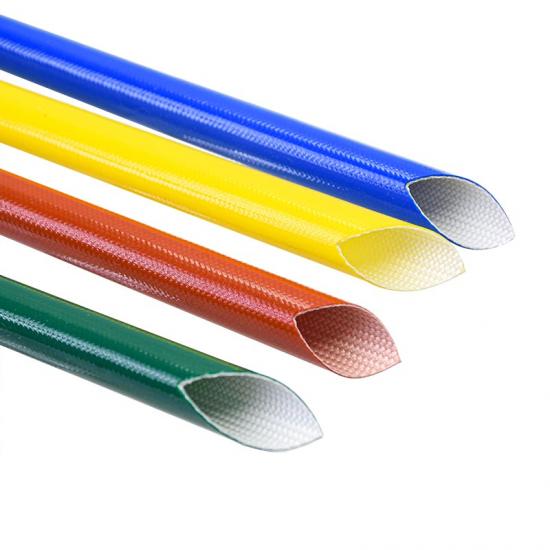

Ống bọc sợi thủy tinh phủ silicon
Ống bọc sợi thủy tinh phủ silicone E-FLEX® được sản xuất bằng cách bện các sợi thủy tinh không kiềm chất lượng cao thành hình dạng mong muốn, sau đó phủ đều một lớp nhựa silicone cao cấp được xử lý dưới điều kiện lưu hóa nhiệt độ cao chính xác.
Sản phẩm cao cấp này kết hợp hoàn hảo độ bền cơ học của sợi thủy tinh với khả năng cách điện và chống ẩm vượt trội của silicone. Nó sở hữu các đặc tính điện môi xuất sắc, khả năng tự dập tắt lửa đáng tin cậy và độ linh hoạt cao, trở thành giải pháp cách điện bảo vệ hàng đầu cho các ứng dụng điện và công nghiệp hiện đại.
Tính năng sản phẩm
- Phạm vi nhiệt độ hoạt động rộng: Hoạt động ổn định trong phạm vi nhiệt độ rộng từ -40°C đến +200°C, thích ứng hoàn hảo với môi trường cực lạnh và tiếp xúc nhiệt độ cao liên tục.
- MỘT Khả năng chống cháy tiên tiến : Hoàn toàn tuân thủ các tiêu chuẩn chống cháy VW-1 và UL1441. Sản phẩm đã vượt qua thành công thử nghiệm ngọn lửa nằm ngang, thể hiện khả năng tự dập tắt tuyệt vời.
- S Bảng điện áp chịu đựng anc es : Sản phẩm có hai mức điện áp đánh thủng danh nghĩa (1,5KV và 2,5KV) để đáp ứng linh hoạt các yêu cầu cấu hình mạch khác nhau.
- Lau dọn Thị giác Danh tính: Được cung cấp với màu trắng tiêu chuẩn, giúp tạo độ tương phản rõ nét, định tuyến thẩm mỹ chuyên nghiệp và dễ dàng nhận biết trong các bó dây phức tạp.
Thông số kỹ thuật
| Tính chất vật lý và tiêu chí kiểm tra | Thông số kỹ thuật / Giá trị kỹ thuật ue |
| Chất liệu bện | Sợi thủy tinh không kiềm |
| Vật liệu phủ | Nhựa silicon |
| Phạm vi nhiệt độ hoạt động | -40°C ~ +200°C |
| Điện áp chịu đựng định mức | 1.5KV, 2.5KV |
| Tính dễ cháy | VW-1, UL1441 |
| Kiểm tra lão hóa | 260°C 6 giờ, không nứt |
| Hiệu suất chịu nhiệt | 200 ± 2°C 168 H,≥ Giá trị điện áp sơ cấp |
| Thử nghiệm ngâm nước | Không dính, không biến dạng, không mềm nhũn |
| Dụng cụ cắt được đề xuất | Kéo |
Thông số kỹ thuật
| Mã số linh kiện |
Kích thước ID
(mm)
|
Dung sai ID
(mm)
|
Tường Th
độ dày (T)
(mm)
|
Chiều dài đóng gói
(m/cuộn)
|
|
| 1.5KV | 2.5KV | ||||
| GF-IC-S-0.5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1,5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2,5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4,5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Ứng dụng sản phẩm điển hình
Nhờ các đặc tính điện, nhiệt và cơ học mạnh mẽ, ống bọc sợi thủy tinh silicon E-FLEX® được sử dụng rộng rãi trong nhiều ngành công nghiệp có nhu cầu cao:
- T Bảo vệ chì máy biến áp : Cách ly và bảo vệ các dây dẫn quan trọng bên trong máy biến áp khỏi ứng suất rung động cao và sự tích tụ nhiệt.
- Động cơ Xôn xao Chỉ huy S : Dùng làm lớp chắn nhiệt bền chắc và lớp cách điện cho máy móc hạng nặng và cuộn dây động cơ điện công nghiệp.
- C thành phần TÔI ns ula ti o N Cung cấp khả năng cách ly môi trường và điện tử cao cấp cho điện trở, tụ điện, phần tử gia nhiệt và các mối nối đầu cuối phức tạp.
-
Hệ thống dây dẫn điện:
Được sử dụng rộng rãi trong các bảng phân phối điện, hệ thống đường dây điện cho xe năng lượng mới (NEV) và các thiết bị gia dụng công nghiệp đặt tại các khu vực có nhiệt độ cao.
